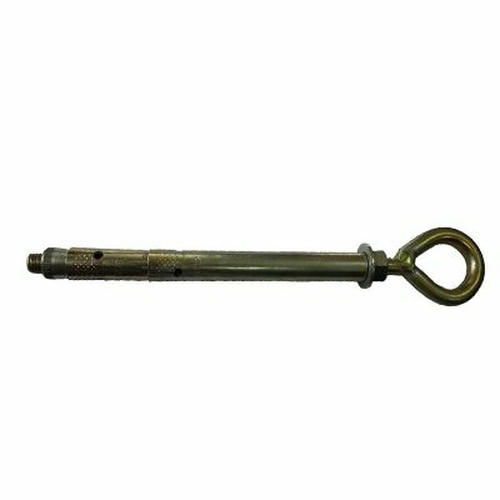

Двухраспорный анкер с кольцом представляет собой вариант обычного двухраспорного анкера, но, в отличие от него, имеет с одной стороны большое кольцо в виде петли. Резьбовой несущий стержень находится внутри втулки, противоположный кольцу конец заканчивается элементом в виде конуса. Корпус усилен и состоит из нескольких частей, расположенных по одной оси. Фиксация метиза в стене происходит, когда закручивают гайку и тем самым вызывают распор конструкции. Изделие изготовлено из высокопрочной стали и покрыто защитным слоем желтого цинка, который защищает металл от преждевременного износа и коррозии.
Свойства и назначение анкера с кольцом
Двухраспорный анкер применяют для надежного крепления конструкций в стенах или перекрытиях. Конец, оканчивающийся кольцом, удобен для фиксации труб, тросов, цепей, кабелей, канатов, подвесок и пр. Анкер устанавливают в бетон, полнотелый кирпич, камень. Необходимо, чтобы структура несущего основания была плотной, и тогда крепление способно выдерживать большие нагрузки. Крепеж с кольцом применяют для установки нагревателей воды, ворот, шведских стенок, а также для монтажа на потолок люстр и вентиляторов.
Таблица размеров анкерного двухраспорного болта
| D | A | C | B |
|---|---|---|---|
| 10 | 100 | 70 | 18 |
| 10 | 120 | 70 | 18 |
| 10 | 150 | 70 | 18 |
| 10 | 180 | 70 | 18 |
| 12 | 100 | 80 | 20 |
| 12 | 120 | 80 | 20 |
| 12 | 150 | 80 | 20 |
| 12 | 180 | 80 | 20 |
| 12 | 210 | 80 | 20 |
| 12 | 250 | 80 | 20 |
| 12 | 300 | 80 | 20 |
| 14 | 100 | 80 | 25 |
| 14 | 120 | 80 | 25 |
| 14 | 150 | 80 | 25 |
| 14 | 180 | 80 | 25 |
| 14 | 210 | 80 | 25 |
| 14 | 250 | 80 | 25 |
| 14 | 300 | 80 | 25 |
| 18 | 120 | 80 | 30 |
| 18 | 140 | 80 | 30 |
| 18 | 160 | 80 | 30 |
| 18 | 180 | 80 | 30 |
| 18 | 200 | 80 | 30 |
| 18 | 210 | 80 | 30 |
| 18 | 250 | 80 | 30 |
| 18 | 300 | 80 | 30 |
| 20 | 120 | 80 | 40 |
| 20 | 140 | 80 | 40 |
| 20 | 160 | 80 | 40 |
| 20 | 180 | 80 | 40 |
| 20 | 200 | 80 | 40 |
| 20 | 250 | 80 | 40 |
| 20 | 300 | 80 | 40 |
| 24 | 160 | 100 | 40 |
| 24 | 180 | 100 | 40 |
| 24 | 200 | 100 | 40 |
| 24 | 250 | 100 | 40 |
| 24 | 300 | 100 | 40 |
