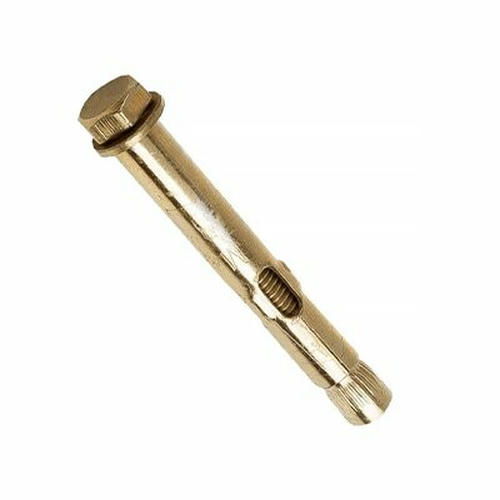

Анкерный болт считается крепежным элементом универсального типа. Его изготавливают из высокопрочной стали, а для защиты от внешних воздействий и коррозии сверху наносят слой желтого хромированного цинка. Конструкция метиза состоит из трех частей: анкерного основания, фиксирующего болта и распорного элемента. Резьбовой стержень помещен внутрь втулки, которая выполняет защитную функцию. При монтаже закручивание болта вызывает разжимание втулки, вследствие чего крепление притягивается к несущему основанию.
Сфера применения болта
Крепеж используют для надежной фиксации тяжелых габаритных конструкций к основаниям. Он обладает такими характеристиками, как высокая прочность и устойчивость к деформациям. Благодаря этому крепеж выдерживает большие нагрузки и его повсеместно используют для монтажа строительных элементов и конструкций к бетонным, кирпичным, каменным фундаментам или стенам. Метиз также применяют с целью сквозного монтажа в перекрытиях или стенах, построенных из полнотелого кирпича. Устанавливая болт, следует помнить, что перед монтажом необходимо точно определить посадочное отверстие.
Таблица размеров анкерных болтов
| D x L1 обозначение | D наружный диаметр, мм | М диаметр резьбы, мм | L длина анкера, мм |
|---|---|---|---|
| 8х45 | 8 | М6 | 49 |
| 8х60 | 8 | М6 | 64 |
| 8х80 | 8 | М6 | 84 |
| 10х55 | 10 | М8 | 60 |
| 10х80 | 10 | М8 | 85 |
| 10х100 | 10 | М8 | 105 |
| 10х120 | 10 | М8 | 125 |
| 10х140 | 10 | М8 | 145 |
| 12х65 | 12 | М10 | 71 |
| 12х80 | 12 | М10 | 86 |
| 12х100 | 12 | М10 | 106 |
| 12х120 | 12 | М10 | 126 |
| 12х140 | 12 | М10 | 146 |
| 12х160 | 12 | М10 | 166 |
| 16х110 | 16 | М12 | 120 |
