Шайба, соответствующая требованиям ГОСТ 6958, предназначена для соединения конструкций и деталей в комплекте с такими крепежными элементами, как шуруп, болт, гайка и пр. В одиночку она не применяется. Ее главная задача плоской шайбы – увеличить площадь контакта в местах присоединения деталей, надежно зафиксировать их и защитить крепеж от самопроизвольного раскручивания. Изделие нашло широкое применение в строительной сфере, применяется в профессиональном и самостоятельном ремонте.
Свойства плоской шайбы

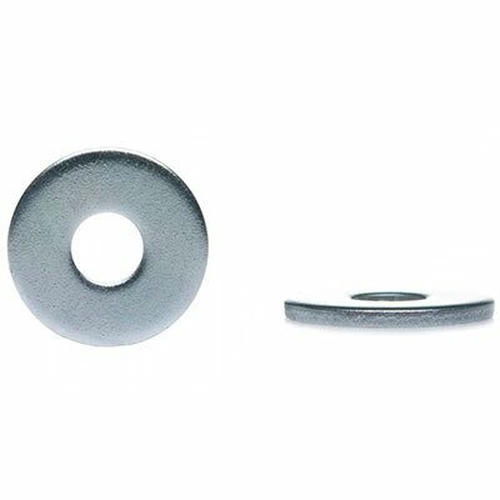

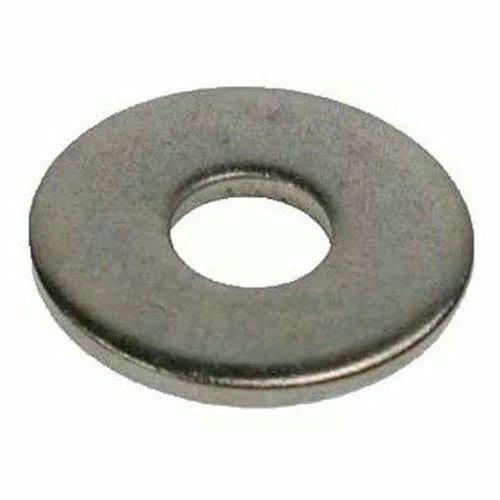

Увеличенная шайба круглой плоской формы посередине имеет отверстие, поэтому при выборе необходимо учитывать два диаметра: внутренний и внешний. Первый меньше второго ровно в 3 раза. Метиз изготовлен из закаленной оцинкованной стали, обладает прочностью, способен обеспечивать жесткость соединения конструкций. Небольшие вмятины на поверхности не считаются дефектами, такие изделия допускаются к использованию. Болт подбирают, ориентируясь по внутреннему диаметру шайбы.
Таблица размеров шайбы гост 6958
| Для винтов диаметром | d1 | d2 | s |
|---|---|---|---|
| М2 | 2.4 | 6 | 0.5 |
| М2.5 | 2.9 | 8 | 0.5 |
| М3 | 3.4 | 9 | 0.8 |
| М4 | 4.5 | 12 | 1 |
| М5 | 5.5 | 15 | 1.2 |
| М6 | 6.6 | 18 | 1.6 |
| М8 | 9 | 24 | 2 |
| М10 | 11 | 30 | 2.5 |
| М12 | 13.5 | 37 | 3 |
| М14 | 15.5 | 44 | 3 |
| М16 | 17.5 | 50 | 3 |
| М18 | 20 | 56 | 4 |
| М20 | 22 | 60 | 4 |
| М24 | 26 | 72 | 5 |
| М27 | 30 | 85 | 6 |
| М30 | 33 | 92 | 6 |
| М36 | 39 | 110 | 8 |
| М42 | 45 | 125 | 10 |
| М48 | 52 | 145 | 10 |
